匯民防爆 | 防爆配電箱組裝與走線

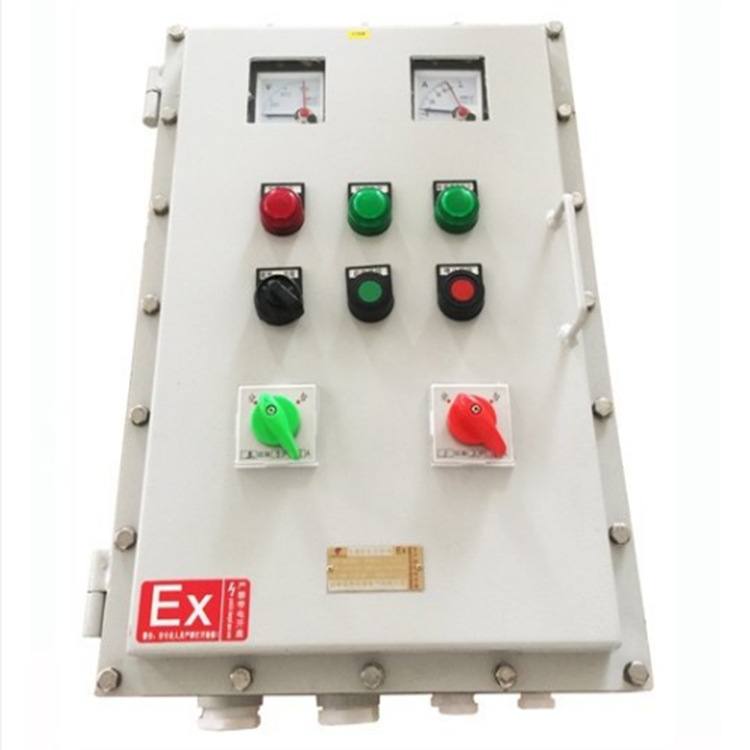

防爆配電箱屬于配電系統中的末端配電設備，為風險環境用電具有調節和維護的功效。

　　一、高壓低壓防爆配電箱生產流程：

　　基本工程驗收;機器設備拆箱檢測;機器設備二次運送;變電器到位;配件組裝及布線;工作交接實驗;試運行前查驗;試運轉;完工工程驗收

　　二、高壓低壓防爆配電箱組裝：

　　安裝前，控制間內環境應必備條件，全部的內裝潢工程施工已經完成，房間內清潔安全。

　　A、高壓低壓防爆配電箱組裝固定不動：

　　①防爆配電箱運往現場后，機構拆箱查驗，檢查有沒有形變、掉漆狀況，儀表盤部件是否齊備，備件、使用說明等有沒有破損，并搞好拆箱紀錄;

　　②依據施工圖紙的布局，按序?qū)⑴潆娤浞诺讲垆撋稀３闪邢涞轿缓螅日艺齼蛇叺南洌僭谙湎赂哂谌种叩牟课豢嚿闲【€，逐臺找正，以箱面為規范。找正時選用0.5mm墊圈開展調節，每一處墊圈最多不可以超出三片;

　　③到位找正后，按箱固定不動螺孔規格開展固定不動，殼體與箱體、殼體與側隔板均用熱鍍鋅螺釘聯接。高、低壓開關箱與預埋角鐵開展堅固焊接，電纜線隔層中明露一部分用不銹鋼花紋板滿鋪，箱前、箱后均用1200mm×10mm(寬×厚)絕緣層滿鋪;

　　④配電線箱其鄰近兩箱頂端平整度誤差不超2mm，所有箱頂端水準誤差不超過5mm，其鄰近兩箱邊不平度度不得超過1mm，所有箱面不平度不得超過5mm，箱間接性縫不得超過2mm;

　　⑤機器設備精準定位后，對內部結構標準件再度擰緊及查驗，尤其是電導體連接端頭處。箱里布線結束，用吸塵器消除箱里臟物，維持設施里外清理，精確機器設備位號、控制回路號;

　　配電箱組裝結束后，組裝箱上邊的的電纜橋架。配電箱出入電纜線打孔部位由供應方按規格預埋。電纜敷設成功后封閉。電纜橋架與箱里接地裝置排用專用型電線接頭安全靠譜接地。電纜橋架與防爆配電箱相接處選用橡膠墊聯接，以維護輸電線和電纜線，電纜橋架與配電柜聯接見圖。

　　B:高壓低壓防爆配電箱二次回路布線：

　　配電箱在出產前要進行箱里二次回路布線及有關檢驗實驗。配電箱電氣設備到現場后，要在招標方現場技術工程師和監管的監督引導下立即安排工程驗收，有關工藝文檔要齊備，配電箱外包裝及密封性優良，各元器件齊備完好無損，布線靠譜。配電箱組裝穩定后，要逐臺對配電箱的二次布線控制回路開展絕緣層檢測，測試應用500V級別絕緣測試儀表，檢測結論規定超過1MΩ。全部二次回路控線或電纜線均選用多芯軟銅線，接線端子排選用規格型號適合的接線端子排在燙錫后應用專用型壓接鉗鉚壓，燙錫時應選用中性助焊劑。

　　C:高壓低壓防爆配電箱工作交接實驗：配電箱的接交實驗詳見后述調節和合閘一部分。

　　D:高壓低壓防爆配電箱其他規定：

　　①零件柜配電箱組裝還需要合乎以下規定：

　　a、抽屜柜推拉門靈便輕巧，無卡阻、撞擊狀況;

　　b、動觸頭與靜觸頭的軸線一致，斷路器觸碰密切;

　　c、抽屜柜的機械設備互鎖或電氣設備互鎖設備動作恰當靠譜，確保隔離開關吸合后，隔離觸頭才可以分離;

　　d、抽屜柜與殼體間的接地裝置觸頭密切接觸;當抽屜柜推入時，抽屜的接地觸頭比主觸頭先觸碰，拖出時程序流程反過來。

　　②配電箱二次回路絕緣檢測前，細心核查設計圖，箱里的易損元器件應事前拆裝;

　　③配電箱的安裝使用流程中應確保漆膜完整，沒有受損，箱里照明燈具齊備;

　　④變電房間內機器設備機殼均需優良接地裝置。

　　一般防爆配電箱布線，全是專門的電焊工老師傅實際操作，由于她們不僅僅是專業的，也有專業的防護措施機器設備等。因此非特殊情況最好不必自己去維修或組裝配電箱，必須謹慎小心。特別是留意在組裝配電箱布線的情況下，千萬別忘掉關掉總閘，因?yàn)榘踩允亲钪匾摹?
